工艺能力

项目	加工能力	工艺详解	图解
层数	2-30层，暂时只生产2-6层	层数，指设计文件的层数，暂时只接受10层以下，最终以网站公告为准
板材类型	FR-4，TG150，TG160，TG170，TG180	FR-4，TG150，TG160，TG170，TG180
采用生产工艺	FR-4板材	传统镀锡工艺正片
最大尺寸	600X1200mm	常规版尺寸为550x420mm，超过该尺寸为超长板，具体以文件审核为准。

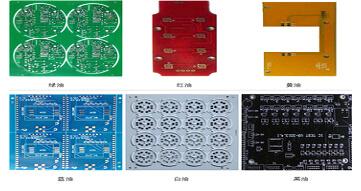

阻焊类型	感光油墨	感光油墨是现在用得最多的类型，热固油一般用在低档的单面纸板。如右图

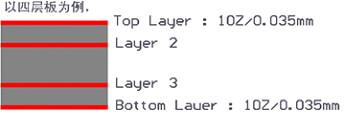

成品外层铜厚	35um/350um（1OZ/2OZ）	指成品电路板外层线路铜箔的厚度，1 OZ＝35um ，2 OZ=70um。默认常规电路板外层铜箔线路厚度为1oz，最多可做2oz（需下单备注说明）。如右图

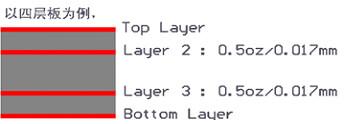

成品内层铜厚	17um/70um(0.5 OZ)	指成品多层板内层线路铜箔的厚度，默认常规电路板内层铜箔线路厚度为0.5oz。如右图
外形尺寸精度	±0.2mm	<0.2mm，极限+_0.05加价延时,CNC外形公差±0.2mm ， V-cut板外形公差±0.5mm
板厚范围	0.2--6.0mm	目前生产板厚：0.2/0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.2/2.4/2.6/2.8/3.0/3.2 mm
板厚公差 (T≥1.0mm)	± 10%	比如板厚T=1.6mm，实物板厚为1.44mm（T－1.6×10%）~1.76mm（T＋1.6×10%）
板厚公差 (T<1.0mm)	±0.1mm	0.7mm（T-0.1）~0.9mm（T+0.1）
钻孔孔径（ 机械钻）	0.15--6.5mm	0.15mm是钻孔的最小孔径，6.5mm是钻孔的最大孔径，如大于6.3mm工厂要另行处理
孔径公差（机器钻)	±0.08mm	实物板纵横比8-1在0.52-0.68mm合格品，纵横比我们可以做10-1

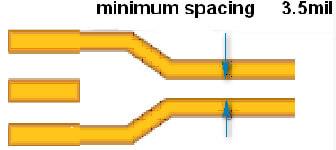

线宽	0.08mm	多层板3.5mil 单双面板5 mil
线隙	0.08mm	多层板3.5mil 单双面板5 mil
最小过孔内径 及外径	内径(hole)最小0.2mm,外径(diameter)最小0.45mm	内径(hole)最小0.2mm,外径(diameter)最小0.45mm
阻焊桥	0.1mm	目前暂时不做阻焊桥
过孔单边焊环	≥0.153mm（6mil）	如导电孔或插件孔单边焊环过小，但该处有足够大的空间时则不限制焊环单边的大小；如该处没有足够大的空间且有密集走线，则最小单边焊环不得小于0.153mm
最小字符宽	≥0.15mm	字符最小的宽度，如果小于0.15mm，实物板可能会因设计原因而造成字符不清晰
最小字符高	≥0.8mm	字符最小的高度，如果小于0.8mm，实物板可能会因设计原因造成字符不清晰
走线与外形间距	≥0.3mm（12mil）	锣板出货，线路层走线距板子外形线的距离不小于0.3mm；V割拼板出货，走线距V割中心线距离不能小于0.4mm

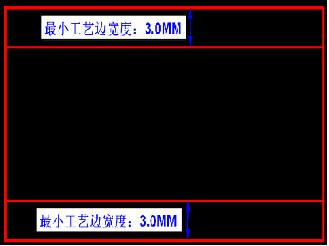

最小工艺边	3mm

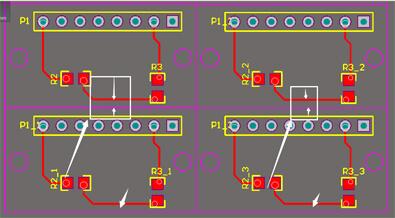

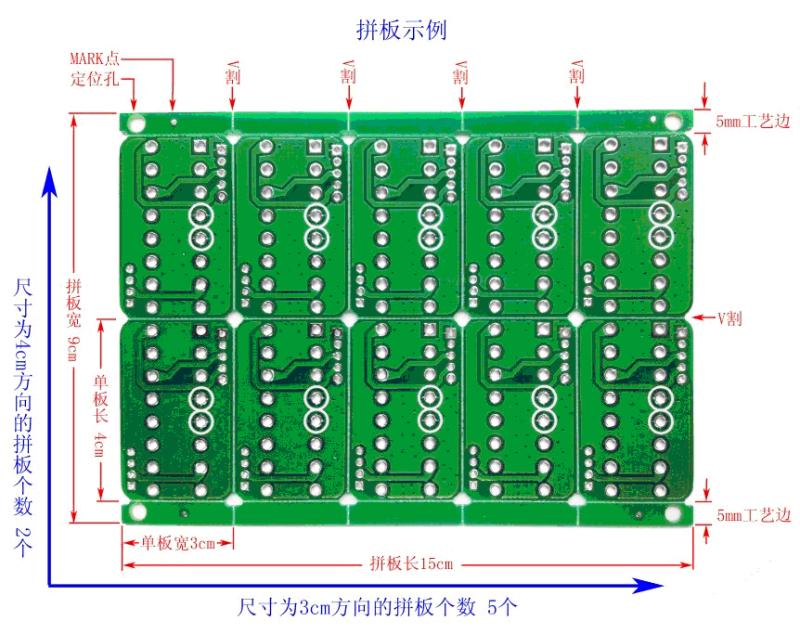

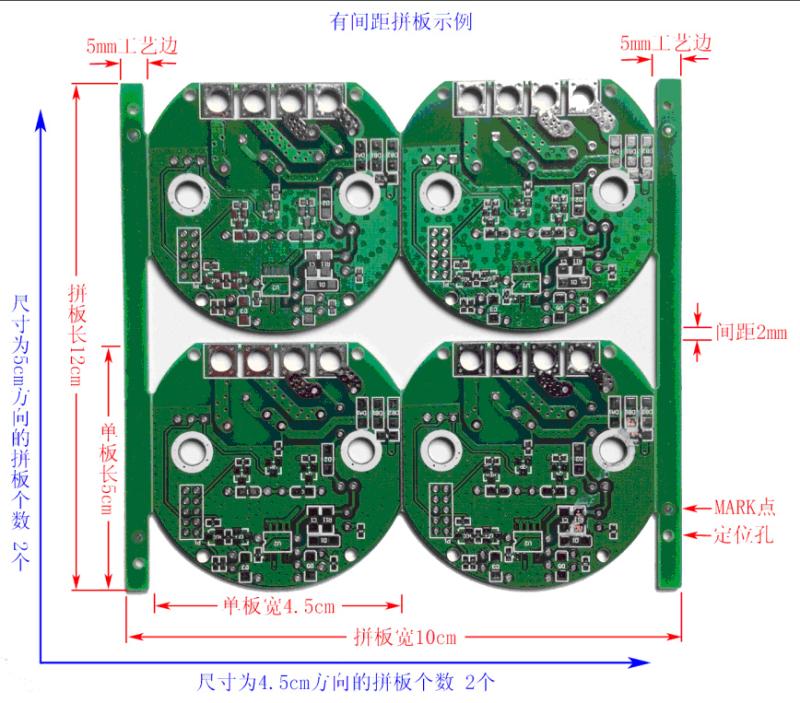

拼板：有间隙拼板	1.0mm	1.0mm，不能小于1.0mm
拼板：有间隙拼板	1.6mm	有间隙拼版的间隙不要小于1.6mm，否则锣边时比较困难
半孔工艺最小孔径	0.6mm	半孔工艺是一种特殊工艺，最小孔径不得小于0.6mm

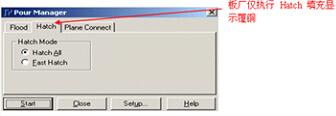

注意事项1： Pads厂家铺铜方式	Hatch方式铺铜	厂家是采用还原铺铜，此项用pads设计的客户请务必注意
注意事项2： Pads软件中画槽	用Drill Drawing层	如果板上的非金属化槽比较多，请画在Drill Drawing层
Protel/dxp软件中开窗层	Solder层	少数工程师误放到paste层，小微对paste层是不做处理的
Protel/dxp外形层	用Keepout层或机械层	请注意：一个文件只允许一个外形层存在，绝不允许有两个外形层同时存在，请将不用的外形层删除，即：画外形时Keepout层或机械层两者只能选其一
飞针测试		最大尺寸650cmx650cm
电测试架		最大尺寸470cmx470cm

小帮手-工艺收费，延期标准（市场部，业务部审单标准）
（一）
板子材料：
默认：KB带水印
KBTG150＋100＋2天
KBTG160＋120＋2天
KBTG170＋150＋2天
KBTG180＋200＋2天，
生益S1411＋300＋3天。


（二）双面厚度：默认（0.6-1.0-1.6）

（三）阻焊颜色：A套餐价格标准
①绿色默认＋0元
②黑色＋100＋2天
③白色＋100＋2天


（四）孔径：
加价标准
①0.3mm默认价格
②0.25mm＋50元起③0.2mm＋150元起＋2天，
④0.15mm＋300元起＋4天时间，
纵横比8-1，纵横比10-1＋500元起＋5天。


（五）孔数：
A套餐：快递代收价格标准
①单双层默认10万，超孔＋5元起1万孔


（六）半孔：A套餐价格标准
①1-2层小批量＋300元起＋4天。
②四层板小批量＋500元起＋6天。


（七）沉头孔：A套餐标准：单双层＋300元＋3天，
四层板＋500元＋5天。


（八）异形孔：A套餐价格标准：
异形孔＋200元起＋3天。
金属包边：＋200元起＋2天。


（九）厚径比：默认：①1一8，②1-10单双层＋300元起＋3天。
四层板＋500元起＋5天。


（十）孔铜默认①18um，
②25um＋200元起＋2天，
③35um＋300元＋2天。


（十一）面铜：
①默认35um，
②单双层2安士＋200元起＋2天时间，3安士＋400元起＋3天，4安士＋800元起＋4天


③4层板面铜
默认内层半安，外层1OZ，
④内层1+1＋200元起＋2天，内层2〇Z＋400元＋3天，
外层2OZ＋400元起＋4天
隐藏起来（
外层3OZ＋900元起＋5天，
外层4OZ＋1200元起＋6天）


⑤六层板默认内层0.5OZ，外层1OZ，
⑥内层1OZ＋200元起＋2天，内层2OZ＋400元＋3天，外层2OZ＋600元起＋3天，
先隐藏起来（外层3OZ＋1200元起＋4天，外层4OZ＋1600元起＋5天）


（十二）
表面处理：加价延期
A套餐：价格标准
①有铅：＋0元
②无铅：＋20元


③沉金受镀面积22％，超出1％＋总金额2％
⑤1u＋120元＋2天
⑥2u＋160元＋2天
⑦3u＋200元＋4天
⑧4u＋400元＋5天
⑨5u＋500元＋5天


（十三）成形CNC
CNC锣长60M，超出1M0.5元＋2天，间隙1.6mm，1.2mm小批量加50元1㎡打样＋100元＋2天。
1.0mm间隙＋100元1㎡＋样板200元＋2天。
0.8mm间隙＋300元，样板＋500元＋3天。


（十四）V-CUT
1SET默认12刀，超过5元1刀。
电脑跳刀，0.5元1刀，最低消费150元＋5天。
B套餐：95折优惠价


（十五）交期承诺：
加急板延期，免加急费，延期2天100％退款，普通板延期3天优惠50％，延期4天100％退款。


（十六）加急费：非常规工艺：暂不能加急。
A套餐：标准价格
①样板＜0.3㎡或＜100pcs。
②2层8h800元，12h500元，24h100元。
③4层1天800，2天500，3天200元，4天100元。
④6层板2天800元，3天500元，4天200元，5天100元，


④小批量加急费＞0.3㎡，不足1㎡按1㎡算比规定时间提前一天加150元。


⑤样板加急极限：
2层板：≥8小时，
4层板：≥24小时，
6层板：≥48小时。
批量加急极限：
2层板：≥1天，
4层板：≥2天，
6层板：≥3天。


（十七）
塞孔费用标准
树脂塞孔＋300元＋5天。


品质承诺：
板材：采用深圳建滔KB水印，台湾南亚，东莞生益，100％百年传承沉铜工艺，最低孔铜＞18um，假一赔十，欢迎监督。
